關于氣體報警器的輸出信號連接說明
發布時間：2021-08-14
作者：深國安電子
分享到：

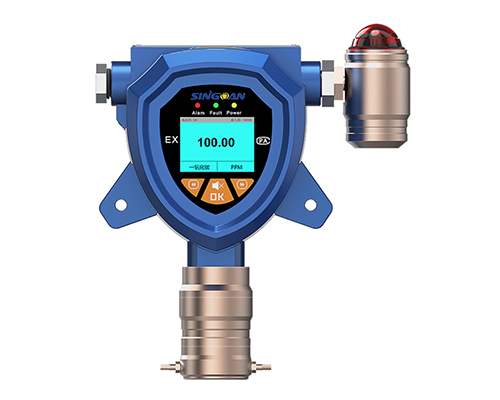

氣體報警器的工作原理，一般是將傳感器檢測到的氣體濃度轉換成電信號，通過線纜傳輸到控制器，氣體濃度越高，電信號越強，當氣體濃度達到或超過報警控制器設置的報警點時，氣體報警器發出報警信號，并可啟動電磁閥、排氣扇等外聯設備，自動排除隱患。目前在氣體報警器的安裝上，很多用戶搞不懂如何連接報警器的輸出信號連接，那么以下深國安給大家講講關于氣體報警器的輸出信號連接說明。
氣體報警器的輸出信號連接說明：
一般常規氣體報警器的輸出信號連接區分有三種模式：第一種接線方式三線制：接4-20MA標準信號、第二種接線方式二線制：M-BUS信號或RS485信號；第三種接線方式則是四線制：RS485信號、標準RS485信號。因此對它到底連接那種輸出信號上，需要根據實際的現場環境需求進行連接，如果不懂怎么去安裝連接，建議要請教相關工程技術人員進行安裝指導。
常用的線纜規格區分：
三線制分線：一般使用國標或非標RVV3*1.0-1.5-2.5mm2，如果信號干擾首映國標或非標RVVP3*1.0-1.5-2.5mm2，(字母R代表軟線，字母V點半絕緣體聚氯乙烯(pvc),字母P代表屏蔽)。
四線制總線：一般使用國標或非標RVV4*1.0-1.5-2.5mm2，如果信號干擾首映國標或非標RVVP4*1.0-1.5-2.5mm2，(字母R代表軟線，字母V點半絕緣體聚氯乙烯(pvc),字母P代表屏蔽)。
兩線制總線：使用RVS2*2.5雙絞線(字母S代表雙絞線，字母R代表軟線，字母V代表聚氯乙烯(絕緣體)
注意：關于氣體檢測儀的安裝覆蓋范圍，如線纜的傳輸距離，一般最遠距離1000米，與氣體探測器的數量，使用的線纜粗細都有關系，源距離可以通過增加信號放大器來增加傳輸距離。
