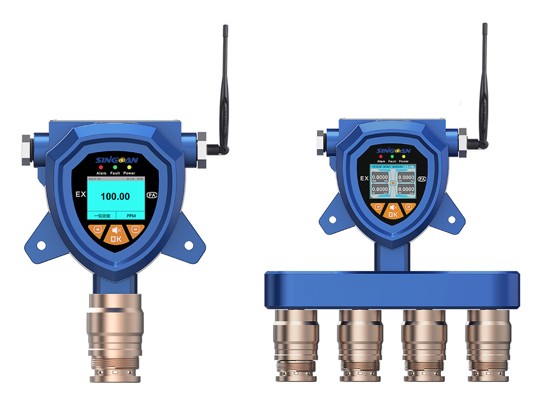

深國安SGA-504系列工業級四合一氣體檢測儀在安裝方法，區分有有4-20mA和RS-485兩種通訊接法方案，一種分線制4-20mA：通常廣泛用的比較多是民用采取該方式，總線RS-485：主要用于工業現場，用途是可總線連接多個探測器，實現多區域范圍性監測。那么四合一氣體檢測儀總線485和4-20mA該怎么去安裝布設呢?下面深國安詳細為講解相關操作安裝教程，希望對大家有所幫助。

四合一氣體檢測儀總線485和4-20mA安裝布設方案

1.氣體檢測儀分線制4-20mA

氣體檢測儀4-20mA模擬量傳輸的特點：處理速度快，在應用時可以省掉軟件開發上的麻煩，很方便的集成到系統中來。但是在實施時，從布線方面講，模擬量的采集只能一對一的布線，即一個模擬量信號必須布一條(對)線。另外，模擬量的抗干擾能力較弱，傳輸的距離、所能表示的數據也很有限。

2.氣體檢測儀總線制RS485

氣體檢測儀RS485傳輸的特點：相對于模擬量信號，RS485的響應速度較慢。但是RS485通訊可以傳輸較大位寬的數據,可以傳輸較多的數據內容。另外在布線上，RS485信號的采集可以采用一對多的總線方式(只用兩條線就可以采集多個信號量)，RS485信號的傳輸距離也較遠，抗干擾能力也較強。行業產品將逐漸由4~20mA替換為RS-485總線形式。

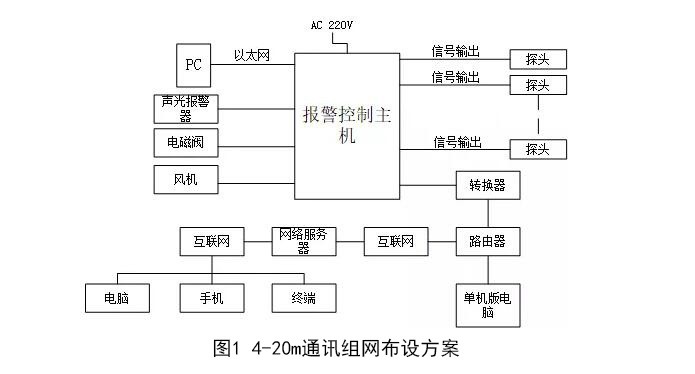

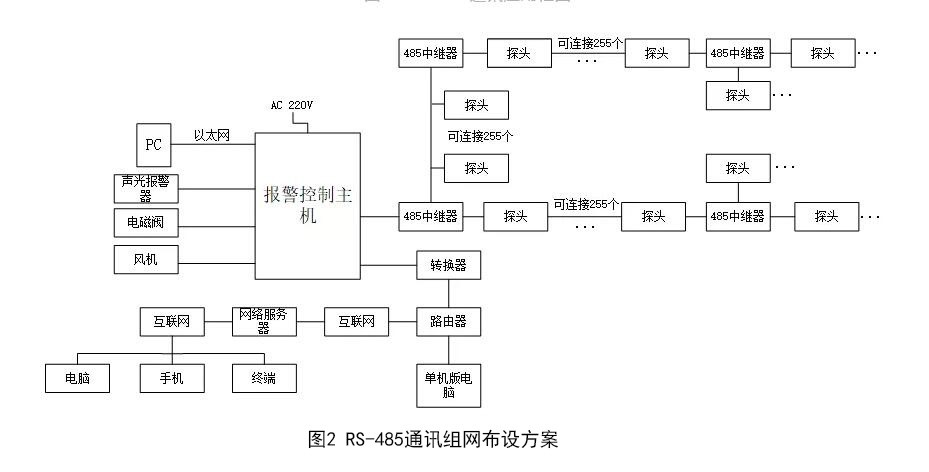

氣體報警控制系統包括氣體檢測探單元、信號傳輸采集單元、顯示單元(報警控制主機上集中顯示)、監控器、控制單元、報警單元、被控設備單元(如風機、電磁閥)組成。氣體檢測儀探頭將現場檢測到的氣體濃度轉為標準信號，如4-20mA或者RS485等信號，然后將信號輸送到報警控制主機上進行統一顯示。兩種通訊形式的組網框圖如上述的圖1與圖2所示。
